隔板130镗床Y轴爬行

发布时间：2016-11-25 浏览次数：631

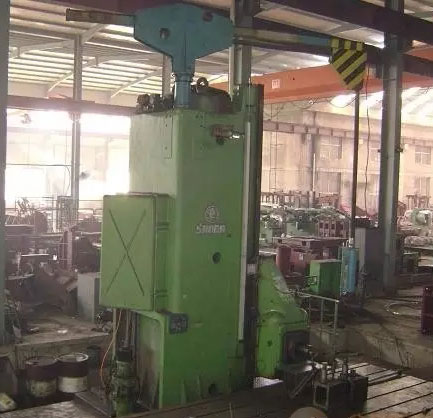

　　隔板130TK6513，数控刨台式铣镗床，齐齐哈尔第二机床厂。
　　分析及处理过程：
　　（1）故障分析。
　　从数控控制系统分析，y轴光栅尺进入灰尘，读数头损坏。造成y轴发生间歇性爬行。
　　y轴镗头箱与立柱贴合面的压板间隙过小，斜铁调整过紧或过松。造成y轴爬行。
　　Y轴丝杠的滚道点蚀，丝母导向器、滚珠的磨损。造成y轴爬行。
　　Y轴传动箱体中轴承是否损坏，传动轴的安装精度超差，造成y轴的方向间隙超差，y轴出现爬行。
　　（2）故障处理
　　通过对y轴控制系统的改变，从全闭环改为半闭环，发现y轴爬行依然存在，排除光栅尺对y轴爬行的影响。
　　检查压板间隙发现镗头箱与立柱贴合面的间隙过小，重新配压板间隙保证间隙在0.04-0.06mm以内。处理后改善了爬行，但没有解决问题。
　　检查y轴传动箱体，发现与y轴丝母连接的齿轮轴的平面轴承、径向轴承损坏，y轴的丝杠滚道有点蚀。更换传动箱体中的4盘轴承，检查轴承的定位面、齿轮轴轴承定位面的90度。拆下丝杠检查滚珠是否损坏，更换滚珠调整丝杠与丝母的间隙。
　　安装调试完成后，解决了y轴爬行的故障，交付使用。
