振动筛轴承的应用

发布时间：2016-11-18 浏览次数：998

　　一、简介

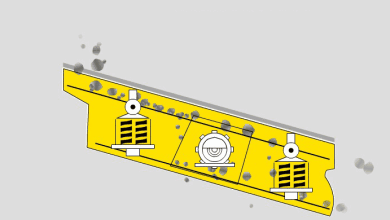

　　振动筛轴承多用于矿山振动机械设备、振动筛机械、振动电机上，是此类设备的Z关键部件之一。该轴承工况条件非常恶劣，不仅环境湿度大，粉尘颗粒多，转速高，温度高，而且有强烈振动冲击，导致工作负荷非常大。该轴承具备承载能力强，耐冲击性能好，可靠性高，润滑性能好，同时能克服轴的挠曲变形。
　　二、特点
　　1、振动筛轴承一般都是对称的调心滚子、圆柱滚子；
　　2、一般来说，尺寸公差为P6，运转公差为P5，公差的确都是固定的，不过有英制和公制之分；
　　3、由于发热大，所以选择了大游隙。但这个游隙可以计算出来的，主要考虑原有游隙，公差配合和温升就可以计算了；
　　4、震动筛轴承的应用要求是很高的，普通轴承钢的材料不行的。保持架是机加工黄铜的，并由外圈引导，以适用于有偏心载荷的情况。
　　三、振动筛应用领域
　　1、主要用于矿山振动机械设备、振动筛机械、振动电机；
　　2、铆钉机、凿岩机、风铲等风动工具；
　　3、电钻、电锯、林业用油锯、砂轮机、抛光机、研磨机、养路捣固机等电动工具；
　　4、内燃机车、船舶、摩托车等运输工具；
　　5、拖拉机、收割机、脱粒机等农业机械。
　　四、振动筛轴承类别
　　（一）圆柱滚子轴承
　　KZ23型圆柱滚子抗振耐高温轴承可用于振动筛、振动磨、振动压路机等振动机械。该轴承既有双列球面滚子轴承承载能力大，又有圆柱滚子轴承高极限转速的优点。
　　特点：
　　①对动静载荷的承载能力比一般轴承高21%，使用寿命提高90%；
　　②极限转速比一般轴承高88%；
　　③在整个速度范围内的摩擦力矩都很小，比一般轴承小25%；
　　④运转噪声低，因为对滚动体进行了静力学优化；
　　⑤采用整体保持架，可靠性高；
　　⑥允许的轴向载荷承载能力高；
　　⑦热稳定性好，因为对散热进行了优化。（在800度以内）
　　⑧引进国外先进技术及图纸，采用进口钢材。
　　（二）调心滚子轴承
　　调心滚子轴承是在有两条滚道的内圈和滚道为球面的外圈之间，组装着鼓形滚子的轴承。分为：圆柱形内孔、圆锥形内孔。
　　调心滚子轴承具有两列滚子，主要承受径向载荷，同时也能承受任一方向的轴向载荷。有高的径向载荷能力，特别适用于重载或振动载荷下工作，但不能承受纯轴向载荷。该类轴承外圈滚道是球面形，故其调心性能良好，能补偿同轴度误差。
　　五、安装前检查
　　（1）清洗轴承及轴承关连部分；
　　（2）检查关连部件的尺寸及精加工状况；
　　（3）装置；
　　（4）装置好轴承后的检查；
　　（5）供应光滑剂。
