王登波　金光辉

（泰山中联水泥有限公司，山东泰安　271413）

　　0　前言

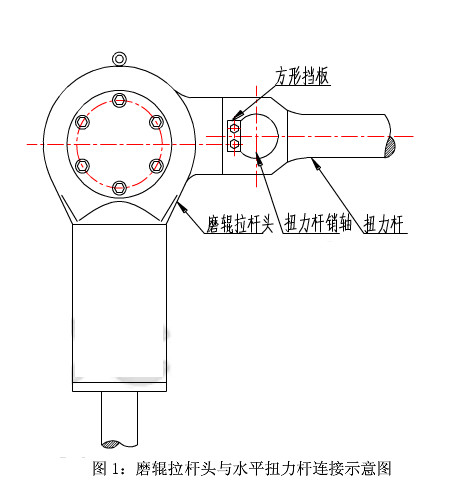

　　我公司5000t/d熟料生产线原料立磨选用史密斯Atox50立磨，运行时物料的粉磨主要靠3个磨辊加压到磨盘物料上，实现碾压、粉磨的原理。立磨的3个磨辊由一个刚性的中心架连接在一起，每个磨辊拉杆头的外端连接一根水平扭力杆，连接方式通过拉杆头与扭力杆之间的关节轴承和销轴进行连接，扭力杆通过橡胶缓冲装置固定在磨壳体上，水平扭力杆对运行中的磨损起到限位缓冲作用，拉杆头连接装置如图1所示。

　　1　存在问题

　　当检修时，对磨辊进行检查、更换轴承、骨架密封、更换磨辊轮毂及其它相关耐磨件时，需要拆下磨辊拉杆头才能检修，拆卸时必须将扭力杆销轴拆除，因扭力杆销轴在磨机内高温环境下承受磨辊运行时的拉力，运行时间较长以后，扭力杆销轴与拉杆头、关节轴承“抱紧”在一起，导致每次检修时一是采取破坏方式割除，使用气割将扭力杆销轴整体割除，实际施工起来工作量也较大，割除一个销轴需要一个班时间；二是对拉杆头、关节轴承整体高温加热，使用液压顶压出销轴，但实际施工困难较大，顶出销轴的几率很少，其次高温加热、液压顶加压对扭力杆、拉杆头及关节轴承损坏较大。

　　根据现场施工实际情况，认真分析存在问题，并多方调研，Z终采取对扭力杆销轴的结构形式进行改进，以达到拆卸方便，保护设备本体的目的。

　　2　销轴结构改进

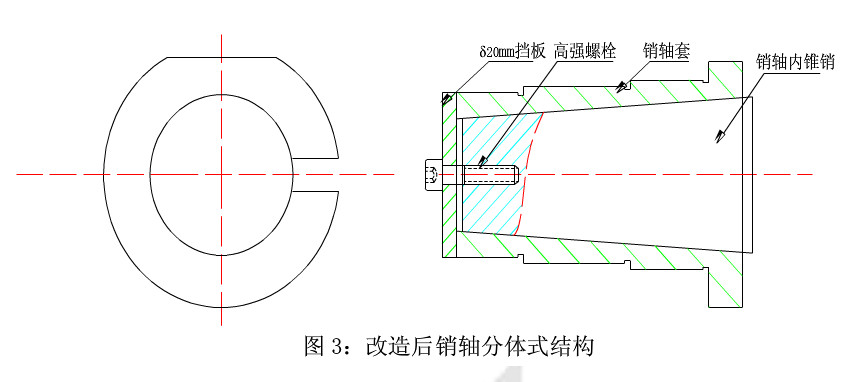

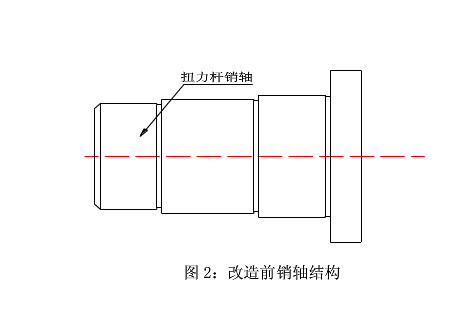

　　为方便现场施工，在不改变原扭力杆销轴连接强度和外形尺寸的基础上，对原扭力杆销轴（如图2）的结构进行了改进，将原整体式结构改进为分体式结构，分体式销轴（如图3）分为两部分，分别为销轴套和销轴内锥销，安装时首先对销轴套内孔均匀涂抹适量的防卡剂，以方便下次拆卸，然后把销轴套放入拉杆头和扭力杆销轴GE140关节轴承孔内，然后再把销轴内锥销压入销轴套内，使销轴套开口处撑大，压入到位后，在销轴内侧使用δ20mm的挡板对销轴内锥销进行定位（图3）；销轴外侧使用方形挡块对销轴套进行固定（图1），防止磨机运行时销轴套转动。

　　3　改进后优点

　　1）使用分体式磨辊销轴，再进行检修磨辊时，销轴拆卸十分方便，将高强螺栓卸出，用液压顶将内锥销压出销轴套，销轴套开口处缩小，之后很容易的再将销轴套拆除，降低了施工难度，减少了施工时间。

　　2）杜绝了破坏性方式拆除，实现了扭力杆销轴的循环使用，并保护了拉杆头及扭力杆销轴孔的完好。

　　3）改进后的磨辊销强度和外形尺寸不改变，制作、安装简单。

来源：《水泥》2014年第8期
