范楚彬
（天能化工有限公司，新疆石河子　832000）

　　摘　要：本文着重介绍了我厂25MW和50MW机组轴瓦的装配工艺及修刮要求，对施工过程的施工方法、施工要求、质量控制要点等做了论述。
　　关键词：轴瓦；装配；要求；削刮；要领

　　引言：剖分式向心滑动轴承，主要用在重载大中型机器上，如冶金矿山机械、大型发电机、钢球磨煤机、活塞式压缩机以及运输车辆等。其材料主要为巴氏合金，少数情况下采用铜基轴承合金。在装配时，一般都采用刮削的方法来达到其精度要求，保证其使用性能，标准按厂家规定和个人积累的经验执行。
　　工程概况：我厂一期工程#1、#2、#3、#4机组为武汉汽轮发电机厂生产的N25-35-1型中压冷凝式汽轮机，基本轴瓦有吴涛，为椭圆形轴瓦，采用巴氏合金，对不同大小轴颈处的轴瓦间隙要求和装配方法，具体介绍如下：
　　1　轴瓦与瓦座和瓦盖的要求

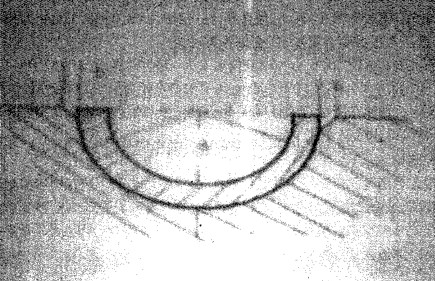

　　（1）受力轴瓦。受力轴瓦的瓦背与瓦座的接触面积应大于70%，而且分布均匀，器接触范围角a应大于150°，其余允许有间隙部分的间隙B不大于0.05mm。如图1所示。

图1

　　（2）轴瓦与瓦盖的接触面积应大于60%，而且分布均匀，其接触范围角a应大于120°，允许有间隙部位的间隙量b，应不大于0.05mm。

　　（3）如达不到上述要求，应以瓦座与瓦盖为基准，用着色法，涂以红丹粉检查接触情况，用细锉锉削瓦背进行修研，直到达到要求为止。接触斑点道道每25mm² 3~4点即可。
　　（4）轴瓦与瓦座、瓦盖装配时两半瓦合缝处垫片应与瓦口面的形状相同，其宽度应小于轴承内测lmm，垫片应平整无棱刺，瓦口两端垫片厚度应一致。瓦座、瓦盖的连接螺栓应紧固而受力均匀。所有件应清洗干净。

　　2　轴瓦刮削面使用性能要求的几大要素
　　（1）接触范围角与接触面要求。
　　轴瓦接触角通用情况下在120°，重载设备一般在90°，在体术情况下，接触范围角a也有要求为60°的。对于接触范围角a的大小和接触斑点要求，通常由图样明确地给出如无标注，业务技术文件要求的，可通用技术标准规定执行。

　　（2）油线与瓦口油槽带
　　A、半开始滑动轴承，都是采用强力润滑，油槽一般都开在不受力的上瓦上（上瓦受力较小）截面为半圆弧形，沿上瓦内周180°分布，由机械加工而成。油槽中间位置与上瓦中心位置的油孔相同，两端连接瓦口油槽带，由于上瓦有间隙量存在，润滑油很容易进入上瓦面与轴上，其主要作用是能将润滑油畅通地诸如轴瓦内侧（径向）的瓦口油槽带。
　　B、油槽带分布在上、下轴瓦结合部位处（两侧）。如图1所示。油槽带成圆弧楔形，是—个能存较大量的润滑油的带状油槽，便于轴瓦与轴的润滑与冷却，油槽带通常由机械加工而成，也有钳工手工加工的。
　　（3）润滑油楔；润滑油楔位于接触范围角a值之内油槽带与轴瓦的连接处，由手工刮削而成（俗称刮瓦口）其主要作用有两个，一是存油冷却轴瓦与轴，二是利用其圆弧楔角，在轴旋转的带动下，将润滑油，由轴向宽度的民，连接不断地吸向承载部分，使轴瓦与轴有充分良好的润滑。润滑油楔部分是由两端不规则的圆弧组成的一个圆弧楔角，它将油槽带和轴瓦工作接触面光滑地连接起来，与油槽带连接部分要刮得多一些，并将油槽带连接处加工棱角刮掉，在润滑楔角中部至接触面过渡处，刮成圆弧楔角形刮削润滑楔角，要在轴瓦精刮基本结束时进行，不易提前刮削。
　　（4）轴瓦的顶间隙与侧间隙
　　a、轴瓦的顶间隙，根据经验可取轴直径的1.5%-2%，应按转速、载荷和润滑油粘度在这个范围内选择。
　　b、侧检修在图样上无规定时，侧隙为顶间隙的1/2．侧间隙需根据需要刮削出来。侧隙不可开得过大，这样会使润滑油大量地从侧隙流走而减少与轴瓦所需用的润滑油量，这点应特别注意。Z宽处b为瓦口计划面处，尺寸为规定侧间隙的Z大值。侧隙与瓦口平面处的尖角应倒角，视轴瓦大小，—般为1×45°～3×45°。侧隙基本上是由两端不规则的圆弧组成。
　　3　轴瓦的刮削过程
　　（1）粗刮轴瓦。
　　a、上，下瓦的机械加工刀痕轻刮—遍，要求瓦面应全部刮到，刮削均匀，将加工痕迹刮掉。
　　b、轴上涂色，与上瓦、下瓦研点粗刮几遍，然后将上、下瓦分别镶人瓦座与瓦盖上，瓦上涂色，用轴研点粗刮，待接触面积与研点分布均匀后，可转入细刮。

　　粗刮时应注意，不可将瓦口部分刮亏了，要求180°范围全面接触。
　　（2）细刮轴瓦。细刮轴瓦时，上、下瓦应加垫（瓦口结合面）装配后刮削两端轴瓦，在瓦上涂色，用轴研点。开始压紧装配时，压紧力应均匀，轴不要压得过紧，能转动即可，随刮随撤垫，随紧压。此时也应注意不要将瓦口刮亏了，经多次削刮后，瓦接触面斑点分布均匀、较密即可。
　　（3）精刮轴瓦。加精刮的目的是要将接触斑点及接触面积刮削图样规定的要求，研点方法与粗刮相同，点子由大到小，由深到浅，在精刮将要结束时，将润滑油楔（开瓦口）、侧间隙刮削出来，使其达到轴瓦的使用性能，这一点非常重要。
　　削刮轴瓦，在粗刮与细刮时要考虑与轴相关件的情况，如中心距偏差、不论齿面的接触状况等，以便使轴的位置准确。由机械加工造成的微小积累误差，可通过刮削得到进一步的消除。较大误差，刮削是无法解决的。
　　参考文献
　　[1]上海五金采购供应站编.实用五金手册.上海.上海科学出版社，1990.
　　[2]山东电力集团公司组编.汽轮机本体检修工.北京.中国电力出版社，2005.
　　[3]中国华电工程（集团）有限公司组编.大型火电设备手册一汽轮机部分北京.中国电力出版社，2009.

来源：《中国科技博览》2014年28期
