螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。

　　螺旋测微器的结构

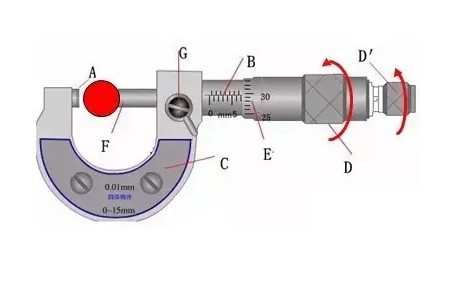

　　以下为螺旋测微器的结构示意图：

　　螺旋测微器工作原理

　　螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

　　螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

　　螺旋测微器的使用方法

　　我们经常帮客户用螺旋测微器连接我们的数据采集仪进行高效率的测量时，我们经常指导客户在做螺旋测微器时需要做到以下几点：

　　1）使用前应先检查零点：

　　缓缓转动微调旋钮D′，使测杆（F）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。

　　2）左手持尺架（C），右手转动粗调旋钮D使测杆F与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮G使测杆固定后读数。

　　螺旋测微器的读数方法

　　1、先读固定刻度；

　　2、再读半刻度，若半刻度线已露出，记作0.5mm；若半刻度线未露出，记作0.0mm；

　　3、再读可动刻度（注意估读）。记作n×0.01mm；

　　4、Z终读数结果为固定刻度+半刻度+可动刻度。

　　由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺。

　　螺旋测微器的注意事项

　　★测量时，注意要在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。

　　★在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。

　　★读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。

　　★当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在Z后测长度的读数上去掉零误差的数值。

　　螺旋测微器的正确使用和保养

　　★检查零位线是否准确；

　　★测量时需把工件被测量面擦干净；

　　★工件较大时应放在V型铁或平板上测量；

　　★测量前将测量杆和砧座擦干净；

　　★拧活动套筒时需用棘轮装置；

　　★不要拧松后盖，以免造成零位线改变；

　　★不要在固定套筒和活动套筒间加入普通机油；

　　★用后擦净上油，放入专用盒内，置于干燥处。
