孙茂林　姚艳书

（瓦房店轴承集团有限责任公司）

　　近几年，随着我国新能源风力发电产业的发展，风力发电轴承由1.5兆瓦，发展到3兆瓦，风电轴承的使用寿命为20年，所以对轴承热处理的要求非常高。3兆瓦风电主轴轴承，为瓦轴国内首次开发研制，采用G20Cr2Ni4A渗碳钢制造，轴承重量为3t，外径2.5m，壁厚160mm，硬度要求不小于60HRC。由于轴承尺寸大，为防止轴承套圈在二次淬火过程中变形，必须采用模具淬火。由于以上诸多原因，轴承在热处理后，硬度一直在55HRC左右，成为3兆瓦风电主轴轴承研制的瓶颈。

　　经无数次的分析论证、试验，发现套圈的材料、尺寸、壁厚、模具这些元素，都无法改变，能改变的是冷却过程，为此，我们研制出对原有淬火油槽改进后一种新型淬火油槽。

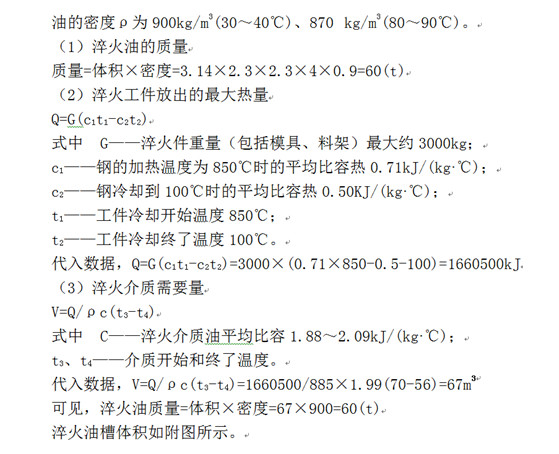

　　1.淬火油槽装油量计算
　　以前渗碳钢轴承一次淬火和二次淬火均采用同一油槽，造成装油量大。在相同机械搅拌力的作用下，油量越少，油的流动速度越大，越能提高冷却速度。

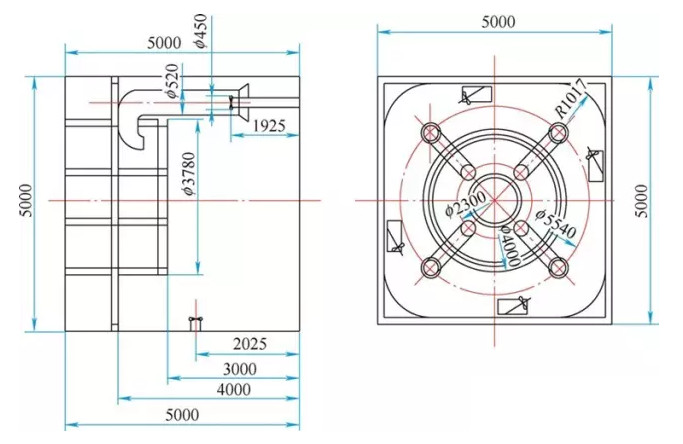

　　为此按照3兆瓦套圈的形状和重量，通过热量传导计算所出淬火油的质量，从而计算出淬火油槽的体积。

　　2.加装辅助油循环装置
　　（1）以前的淬火油槽由于轴承的尺寸和壁厚小，一般采用单一的顶插式或单一的侧插式淬火油槽，就能满足轴承的淬火要求。而3兆瓦风电主轴轴承如采用单一的顶插式淬火油槽只能保证外圈滚道的硬度，而内圈滚道的硬度无法保证；单一的侧插式淬火油槽只能保证内圈滚道的硬度，而外圈滚道的硬度无法保证。为此通过流体力学及试验等多方面的计算，设计出顶插式和侧插式组合淬火油槽，即保证轴承外圈的淬火硬度又保证轴承内圈的淬火硬度。

　　（2）安装涌泉式底返油搅油器4台，电机功率7.5kW，叶轮直径450mm，导油桶直径500mm，可变频调速。可明显提升涌泉搅拌效果，在轴向形成快速环流，对提升工件内径淬火硬度将有明显效果。

　　（3）安装侧循环搅油器4台，电机功率7.5kW，叶轮直径450mm，可变频调速。能使淬火油径向形成快速环流，对提升工件外径淬火硬度有明显效果。

　　（4）以上两种搅油装置属于整体插拔式，在不排油的情况下可整体维护、维修。

来源：《金属加工：热加工》2015年第11期
