英制圆锥轴承型号及其含义

发布时间：2017-06-22 浏览次数：2066

吴孟川
（江苏帝蒙德轴承有限公司）

　　想必大家看见进口型号一头雾水，不但复杂而且型号比较长。今天带大家来分析铁姆肯的英制圆锥轴承型号的具体含义。

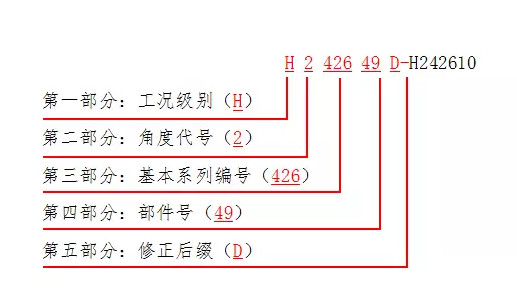

　　TIMKEN使用的ABMA编号系统现已成为型号标准；ABMA编号系统由字母和数字五部分组成。

　　部分——工况级别

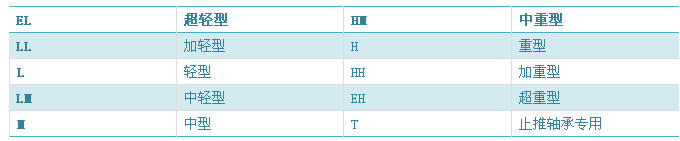

　　工况级别由前缀字母1到2个字母组成，用于表示轴承在使用中能达到的工况。

　　例子中部分工况级别是H，说明此轴承可承受重型载荷。
　　第二部分——角度代号
　　角度代号在工况级别字母

　　例子中第二部分角度代号为2，说明此轴承外圈接触角在24°到25°30'之间。
　　第三部分——基本系列编号

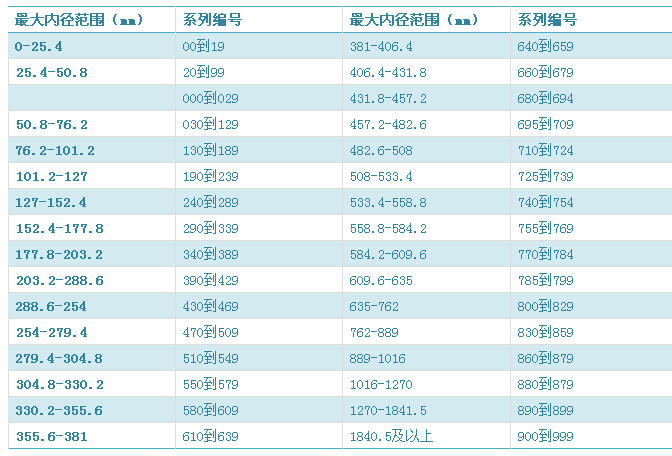

　　此编号在轴承型号的第二第三或第四，2位或3位数字代表轴承内径Z大尺寸的范围。

　　在例子中基本系列编号为426在上表中得知，此轴承的内径范围在203.2到288.6（mm）之间。
　　第四部分——部件号
　　部件号是用来说明此部件是什么，用Z后两位数字来说明。
　　外圈标号由：10-29之间任意一个数字来表示；
　　内圈标号由：30-49之间任意一个数字来表示。
　　例子中部件号为49，说明此部件为内圈。
　　第五部分——修正后缀
　　后缀由预先组合好的1到3个字母组成，用于表现外部配置或内部形式的变化。
　　例子中后缀为D，它表示的是双内圈或者双外圈不可互换。（单列滚动体专门对应沟道）
　　综上所述，后面H242610的意思是：重型工况下，外圈接触角度在24°到25°30'之间，内径范围在203.2到288.6（mm）的轴承的内圈。
