唐晓东　万春明　薛利英

（山东省日照市上海路东首日照港股份二公司，276800）

　　履带式挖掘机在我港口装卸作业中使用频率高、作业负荷大、作业工况较差，其链轨磨损比较严重。挖掘机链轨磨损严重后，在作业和行走过程中就会发生链轨脱出故障，造成挖掘机无法继续作业和行走。

　　链轨磨损部位主要是轴套及销轴，因此需要进行更换。然而磨损严重的轴套可造成轴销无法拆卸，没有专用工具拆卸比较困难，一般需要工人用乙炔火焰烘烤，甚至割断磨损的链轨节，这样容易造成链轨节退火、材质发生变化，导致使用性能下降。为了使链轨销轴拆装简单方便、安全可靠，经研究，我们制作了一套链轨销轴拆装专用工具。

　　拆装工具结构

　　该链轨销轴拆装专用工具主要包括1个拆装平台、2个顶轴和1台30t千斤顶，其中拆装平台由以下钢板组成：1块长度为1100mm、宽度为500mm、厚度为10mm的钢板，用于拆装平台的底板；2块长度为1100mm、宽度为100mm、厚度为10mm的钢板用于底板的加强筋板；2块长度为300mm、宽度为100、厚度为20mm的钢板用于拆装时的挡板（其中1块加工了直径为30mm的中心通孔：4块边长分别为300mm、400mm，厚度为10mm的直角三角形钢板用于挡板的支撑板。

　　制作方法

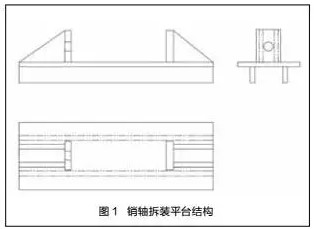

　　销轴拆装平台结构如图1所示，其制作方法如下：首先，将上述钢板切割下料，将切割部位打磨平整并打磨出倒角；其次，将底板平放，将2块加强筋板垂直于底板放置，并将2块加强筋板平行、均布在底板长度方向的规定位置后焊接在一起，将焊接好的底板与加强筋板组合体翻转180°放平；再次，将2块三角形支撑板垂直放置于底板一端，其长度为300mm的直角边垂直于底板，长度为400mm的直角边平行于底板长度方向，2块三角形支撑板的中心距为260mm，如此摆放完成后与底板焊接在一起；然后，按照上述方法，将另外2块三角形支撑板焊接在底板的另一端；Z后，将2块挡板分别垂直、取中放置在三角形支撑板长度为300mm的直角边处，并焊接在一起。此外，需要制作2个顶轴备用，其长度应大于链轨上销轴的长度，直径略小于链轨上销轴的直径。

　　使用方法

　　使用该拆装工具拆卸销轴的方法如下：首先，将该拆装工具放置在需要拆卸销轴的链轨节下部，并将需要拆卸的轴销套对准中心设有圆孔的挡板；其次，将另1块挡板前部放置1个30t千斤顶，在千斤顶液压缸杆的前部放置1个顶轴；再次，启动千斤顶，将销轴逐渐推出；Z后，将千斤顶复原，将该拆装工具移除，即完成销轴拆除工作。安装销轴的方法与拆卸销轴的方法大体相同，不再赘述。拆装工具使用方法如图2所示。

　　使用效果

　　该链轨销轴拆装专用工具结构简单、安全可靠、携带轻便、造价低廉，使用该专用工具缩短了维修时间，降低了维修成本，提高了维修工作效率，保证了履带式挖掘机生产进度。

本文来自《工程机械与维修》2017第7期
