刘久成　汪跃民

（临清瓦临精工轧机轴承有限公司）

　　1.等温淬火

　　高碳铬轴承钢经等温淬火后组织为：下贝氏体+（少量马氏体）+未溶解碳化物+残留奥氏体（通常认定＜3％）。严格意义上来讲，不存在百分之百的贝氏体转变。

　　2.对比优点

　　和一般（马氏体）淬火比较，高碳铬轴承钢采用等温淬火具有：

　　（1）产品高的尺寸稳定性。

　　（2）产品优良的力学性能，抗弯曲强度，冲击韧性，热应力低，变形小。

　　（3）产品淬火后零件表面呈压应力，从而提高了轴承的使用寿命和可靠性，可使用于工作条件恶劣，受高冲击负荷的铁路，轧机，矿山，采煤，钻机等条件下工作。

　　（4）产品马氏体及贝氏体对比产品马氏体组织强度高，但韧性低，畸变量大。

　　3.毛坯材料

　　采用等温淬火时，毛坯需经碳化物细化处理，通常选用正火和快速退火，要求退火组织为1～2级，GCr18Mo/GCr15/SKF退火硬度为179～217HBS。

　　4.等温条件

　　设备悬选择盐浴辊棒炉，型号为850mm×850mm×300mm。盐槽容量60t，盐槽配比50％ KNO₃+50％ NaNO₂，盐槽温度(230±5)℃，等温时间4～5h。

　　5.径向尺寸规律

　　壁厚与长大率之间的关系如表1所示，表2位典型实例。

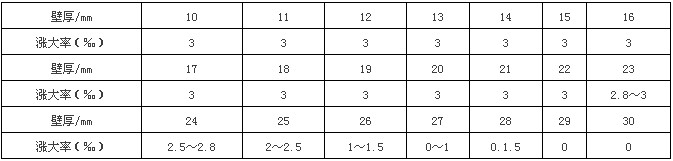

表1

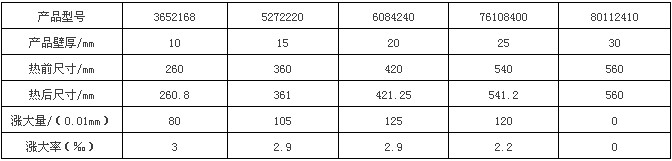

表2 典型实例

　　以上产品通过权威机构化验，产品组织及硬度均符合GB/T1255—2014标准。

　　6.涨大分析

　　从表1、表2中可以看出GCr15钢轧机轴承套圈在经过BL等温淬火后尺寸沿直径方向涨大，20mm壁厚以内平均涨大率在3‰左右，随着产品壁厚的增加涨大率逐渐降低，只要把控好生产控制涨大是非常有规律性和稳定性的。涨大原因是贝氏体转变在等温过程中发生，零件的表面与心部几乎同时发生转变，在转变过程中由于大量奥氏体存在，奥氏体在像BL转变时的体积膨胀得以较顺利的进行，使的轴承零件BL淬火后整体尺寸涨大。

　　7.结语

　　目前国内许多轴承厂家还没有完全掌握轴承套圈的等温贝氏体涨大规律，导致车工给磨工加工留量时把握不准，增加磨削量，磨削次数，增加生产成本，甚至造成产品报废。精确把握产品的涨大规律对降低生产成本，提高生产效率有很大帮助。

　　当然掌握涨大规律减少磨削留量也要结合热处理后产品的变形控制，减少磨削留量后一定要严格控制热处理后的椭圆，要双方结合好才能有效的控制磨削留量降低磨加工成本，提高生产效率。

来源：《金属加工（热加工）》杂志
