冷轧支撑辊轴承现场安装事项

发布时间：2020-11-03 浏览次数：1037

乔春旭

DMD安排技术人员到CT钢厂，现场配合安装支撑辊用四列圆柱滚子轴承，轴承是FCDP110148510/P53。支撑辊用四列圆柱滚子轴承，零件可相互分离、精度高，成批次产品可达到位置互换，安装、拆卸、清洗非常方便。在给定的安装空间内，可提供Z大的径向承载能力，且具有较低的摩擦系数。适用于高速、重载、工作环境恶劣的轧钢工况。

现场对轴承外形安装尺寸轴承座内径、支撑辊辊径尺寸公差进行了检测,检测结果如下：

1）端面实际尺寸：509.6mm；

2）外径实际尺寸：φ739.96mm；

3）内圈滚道实际尺寸：φ600mm±0 ；

4）内径实际尺寸：φ549.96mm；

5）轴承座内径尺寸公差：φ740.08―φ740.20mm；

6）支撑辊辊径尺寸公差：φ550.12―φ550.18mm；

以上安装数据是符合装机要求的。如果要保证轴承装机后运转无忧，仅有上述尺寸还不够。

在装机尺寸合格的情况下，还需做到如下要求：

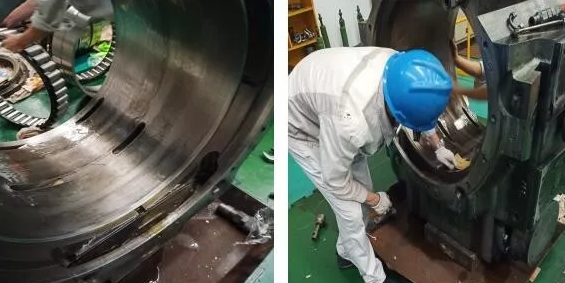

1）支撑辊轴承在线使用都是几个月的时间，所以轴承座内孔一定会有锈蚀等现象，因此要检测轴承座内孔外观质量，重点检查轴承座内孔是否有锈蚀，内孔有无毛刺，内孔靠外侧是否有飞边存在，维护好的轴承座见下图：

2）检查轴承座端盖止口高度，止口高度如果低于图纸要求不可以使用，在线上会造成外圈在工作时蠕动。

3）检查轴承座供油管路是否畅通，避免造成在线缺油而使轴承损坏。

4）检查轴承装配倒角处是否圆滑过渡，如果存在应力点需要在现场作简单处理。

5）冷轧轴承内圈滚道装机后需要与轧辊一体修磨。修磨要以轴承内圈外径为基准找正工件，可以确保内圈渗碳层周围厚度一致。

6）确认内圈滚道装配后修磨尺寸，要保证修磨后尺寸与轴承外圈装机后游隙在C3组以内。

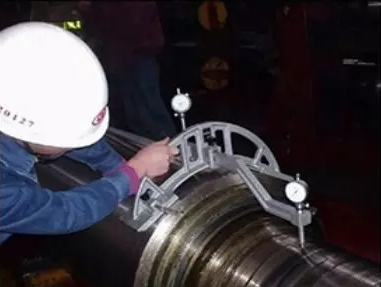

7）检测轧辊直径与轴承内圈外径同轴度要使用专业检测工具。见下图：
